经济型可编程交流电源的应用案例

河北全仪电子科技有限公司推荐艾德克斯经济型高性价比测试电源（单相输出IT-EC7802-350-10U   350V10A2kVA、单相输出IT-EC7804-350-20U   350V20A4kVA、单相+三相输出IT-EC7806-350-30   350V30A6kVA、单相+三相输出IT-EC7806-350-90   350V90A6kVA、单相+三相输出IT-EC7809-350-90   350V90A9kVA、单相+三相输出IT-EC7812-350-90   350V90A12kVA、单相+三相输出IT-EC7815-350-90   350V90A15kVA）在 2U 机箱内提供 6kVA 输出功率，3U 机箱内 15kVA，兼顾紧凑体积与强大性能。该系列电源以高电压规格、丰富波形模拟能力、多模式输出、便捷触控操作为核心优势，专为新能源、电力电子、科研院校等行业的研发验证、生产测试和质量控制场景打造，是兼具成本效益与专业性能的经济型可编程交流电源优选方案。

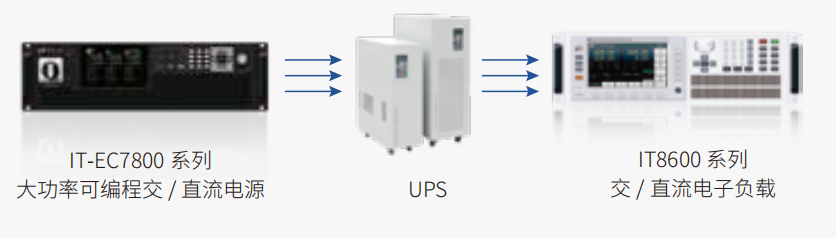

►标准测试应用案例---UPS 测试标准：YD-T 1095-2018

测试仪器：IT-EC7815 大功率可编程交 / 直流源+IT8626交 / 直流电子负载

测试内容：调节交流输入电压，在标准规定范围内变化，看 UPS 是否满足与输入电压变化有关的指标。

案例 1：新能源 —— 两轮电动车充电桩研发与产线测试
客户：某头部电摩充电桩厂商
机型：IT‑EC7806‑350‑30（6kVA，单相 / 三相）
痛点：需模拟农村 / 山区电压不稳、谐波大、频率漂移电网，验证充电桩稳定性与浪涌耐受。
用法与指标匹配
✅ 350V L‑N：覆盖电网高压、过压工况
✅ 50 次谐波模拟：复现电网畸变，测谐波抗扰
✅ 16–1000Hz + 可调变动率：模拟变频 / 波动电网
✅ Surge & Sag + List 模式：电压骤升骤降、短时中断仿真
✅ 内置功率表：直接测效率、PF、待机功耗
✅ 触摸屏 + UI：产线一键调用测试模板
效果：单台覆盖研发→认证→量产老化，省去多台传统电源 + 分析仪，产线测试效率提升约 40%。
案例 2：新能源 —— 车载 OBC / 充电机高压测试
客户：某车载电源 Tier1
机型：IT‑EC7809‑350‑90（9kVA）
痛点：OBC 需同时做AC 输入、DC 高压、交直流叠加、相位同步测试。
用法与指标匹配
✅ AC/DC/AC+DC/DC+AC 四模式：覆盖输入、高压 DC、纹波叠加
✅ 0–360° 相位角：与整车控制器同步触发
✅ 可编程阻抗：模拟车载电网内阻
✅ 任意波形 + CSV 导入：复现实车路测电压波形
效果：单台替代 “交流源 + 直流源 + 功率分析仪 + 波形发生器”，研发周期缩短 30%。
案例 3：电力电子 —— 工业变频器 / 伺服驱动器产线老化
客户：某自动化设备制造商
机型：IT‑EC7812‑350‑90（12kVA，三相）
痛点：三相驱动器需不平衡电压、频率拉偏、谐波注入、长时间老化。
用法与指标匹配
✅ 三相输出 + 不平衡模拟：测缺相、相电压不对称
✅ 50 次谐波：验证整流桥、EMI 滤波器抗扰
✅ 16–1000Hz：覆盖低速到高速变频工况
✅ List 模式：自动跑 “电压→频率→谐波→中断” 老化序列
效果：24 小时无人值守老化，不良率下降，人工成本减半。
案例 4：科研院校 —— 电力电子实验室与学科竞赛
客户：985 高校电气工程学院 / 全国电力电子大赛
机型：IT‑EC7804‑350‑20U（4kVA，2U）
痛点：课程实验 + 竞赛作品需灵活、便携、多模式、易上手的电源。
用法与指标匹配
✅ 四模式 + 单 / 三相：适配整流、逆变、电机驱动、并网实验
✅ 内建波形库 + 任意波形：标准正弦 / 方波 / 三角波 + 自定义故障波形
✅ 触摸屏 + 简洁 UI：学生快速上手，减少教学成本
✅ 谐波分析 + 功率表：实验数据直接读，无需额外仪器
效果：实验室统一标配，一台覆盖多门课程；大赛指定测试电源，支持无线充电、逆变、并网等赛题。
案例 5：新能源 —— 风电变桨驱动器电网故障穿越测试
客户：某风电整机厂
机型：IT‑EC7815‑350‑90（15kVA，3U）
痛点：变桨驱动器需在高电压、低电压、电压骤降、频率漂移下安全收桨。
用法与指标匹配
✅ 350V L‑N（线压 606V）：覆盖 1.7Un 过压工况
✅ Surge & Sag + List：模拟电网跌落、短时中断，验证故障穿越
✅ 可编程阻抗：模拟风场长线路高阻抗
✅ 三相不平衡：测电网不对称故障下的驱动器动作
效果：满足风电国标 / 行标测试，外场试验减少，研发周期缩短。
案例 6：航空 / 多电飞机 —— 机载二次电源测试
客户：航空电子研究所
机型：IT‑EC7806‑350‑30（6kVA）
痛点：机载电源需115V/400Hz AC、28V/270V DC、交直流叠加。
用法与指标匹配
✅ 16–1000Hz：精准输出 400Hz 中频
✅ AC/DC/AC+DC：覆盖交流供电、高压 DC 母线、纹波叠加
✅ 任意波形 + 相位控制：模拟机载电网畸变与同步
✅ 触摸屏 + 数据记录：测试过程可视化、数据可追溯
效果：单台覆盖多电飞机各级电源测试，替代进口高价中频电源，成本降低约 50%。
